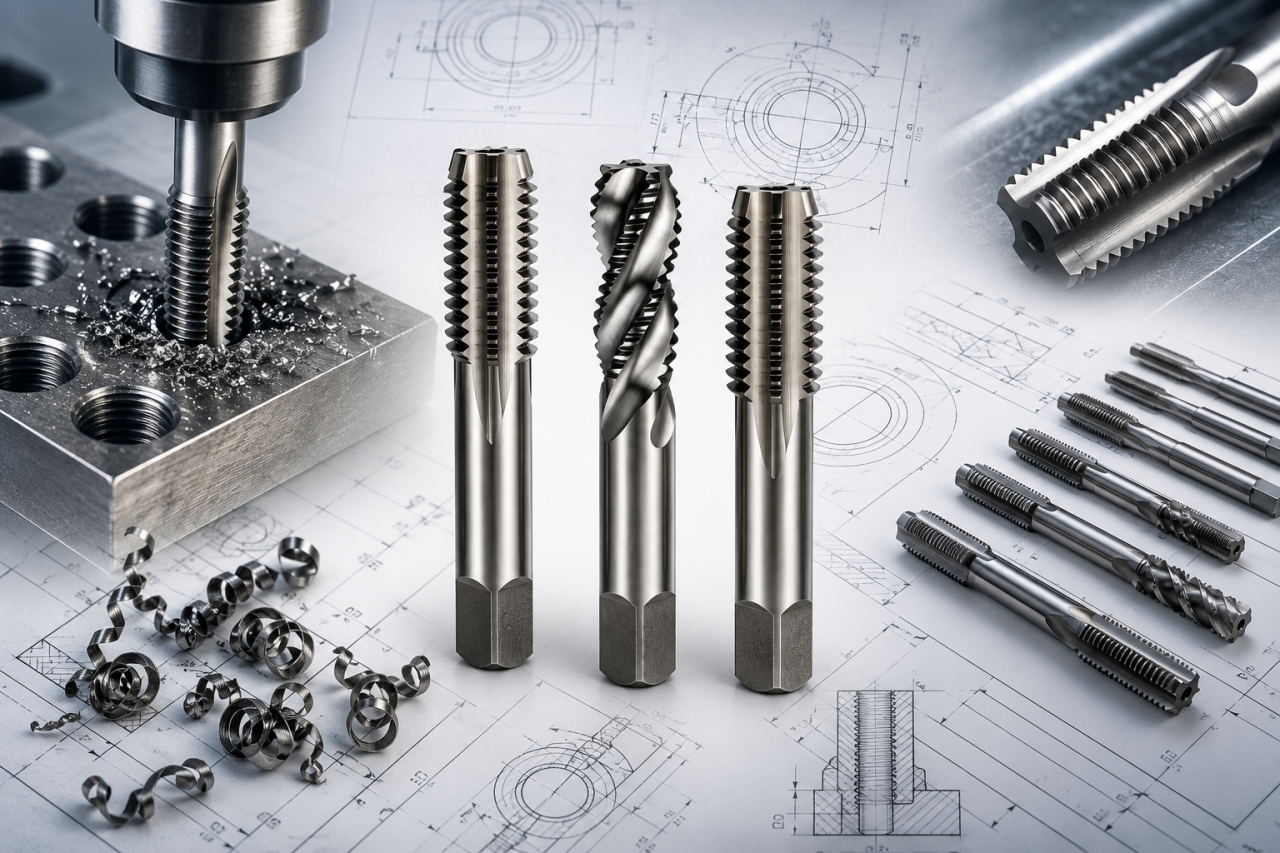

HSS Düz Makina Kılavuzu, Helis Makina Kılavuzu ve Takım Kılavuzları: Doğru Kılavuz Nasıl Seçilir?

Metal işleme ve talaşlı imalat uygulamalarında makina kılavuzları, hassas ve kaliteli iç diş açma işlemlerinin en önemli kesici takımları arasında yer alır. CNC tezgâhlarda, matkap tezgâhlarında ve otomatik üretim hatlarında kullanılan kılavuzun doğru seçilmesi; diş kalitesi, takım ömrü, üretim hızı ve işlem güvenliği açısından büyük önem taşır.

Özellikle HSS düz makina kılavuzu ve helis makina kılavuzu, farklı delik ve malzeme koşullarına göre tercih edilir. Bunun yanında manuel uygulamalarda kullanılan takım kılavuzları, kontrollü ve hassas diş açma işlemleri için önemli bir alternatiftir.

Makina Kılavuzu Nedir?

Makina kılavuzu, önceden delinmiş bir deliğin iç yüzeyine istenilen ölçü ve standartta diş açmak için kullanılan kesici takımdır.

Makina kılavuzları; CNC tezgâhlar, matkap tezgâhları, özel diş çekme makineleri ve çeşitli otomatik üretim sistemlerinde kullanılabilir.

Kılavuz seçerken yalnızca diş ölçüsüne bakmak yeterli değildir. Malzeme cinsi, delik tipi, diş derinliği, çalışma yöntemi ve talaş tahliye yönü de mutlaka dikkate alınmalıdır.

HSS Düz Makina Kılavuzu Nedir?

HSS düz makina kılavuzları, düz kanallı yapıya sahip ve özellikle talaşın delikten kolayca dışarı çıkabildiği uygulamalarda tercih edilen kılavuzlardır.

Düz kanallı kılavuzlarda talaşın ilerleme yönü ve delik yapısı önemlidir. Bu nedenle özellikle geçme deliklerde yaygın olarak kullanılır.

HSS düz makina kılavuzlarının avantajları:

• Geçme deliklerde etkili çalışma
• Farklı çelik ve metal malzemelerde kullanım
• CNC ve otomatik tezgâhlara uygun seçenekler
• Ekonomik ve çok yönlü kullanım
• Standart metrik dişlerde geniş ölçü seçeneği

Düz kanallı kılavuzların geçme deliklerde tercih edilmesinin temel nedeni, talaşın delik içerisinden ileri doğru itilerek uzaklaştırılabilmesidir.

Helis Makina Kılavuzu Nedir?

Helis makina kılavuzları, kanalları belirli bir helis açısına sahip olan ve özellikle kör deliklerde kullanılan kılavuzlardır.

Helis geometrisi, oluşan talaşın yukarı doğru taşınmasına yardımcı olur. Böylece kör deliğin dibinde talaş birikmesi ve sıkışması azaltılabilir.

Özellikle derin kör deliklerde doğru helis açısına sahip kılavuz kullanılması, takımın daha stabil çalışmasına yardımcı olabilir.

Helis makina kılavuzlarının avantajları:

• Kör deliklerde etkili talaş tahliyesi
• Talaş sıkışması riskinin azaltılması
• Daha stabil diş açma
• CNC uygulamalarına uygunluk
• Derin dişlerde avantajlı kullanım
• Paslanmaz çelik ve benzeri malzemelerde uygun geometri seçenekleri

Örneğin 35°–40° civarındaki helis geometrileri, kör deliklerde talaşın yukarı doğru taşınmasına yardımcı olacak şekilde tasarlanabilir. Ancak ideal geometri her zaman işlenen malzemeye ve uygulamaya göre belirlenmelidir.

Takım Kılavuzları Nedir?

Takım kılavuzları, özellikle manuel diş açma işlemlerinde kullanılan ve farklı aşamalarda diş oluşturulmasına imkân sağlayan kılavuz setleridir.

Geleneksel takım kılavuzları genellikle farklı ağız formlarına sahip kılavuzlardan oluşur. Böylece diş açma işlemi kademeli olarak gerçekleştirilebilir.

Bu tip kılavuzlar;

• Bakım ve onarım işlemlerinde,
• Küçük adetli üretimlerde,
• Manuel tezgâhlarda,
• Tamir uygulamalarında,
• Hassas ve kontrollü diş açma işlemlerinde

tercih edilebilir.

HSS Düz Kılavuz mu, Helis Kılavuz mu?

Doğru kılavuz seçimi öncelikle deliğin tipine bağlıdır.

Genel olarak geçme deliklerde düz veya spiral uçlu kılavuzlar, kör deliklerde ise helis kanallı kılavuzlar öne çıkar.

Kılavuz Seçerken Nelere Dikkat Edilmeli?

Doğru HSS makina kılavuzu seçerken aşağıdaki kriterler mutlaka değerlendirilmelidir:

1. İşlenen malzeme:
Çelik, paslanmaz çelik, dökme demir, alüminyum ve diğer malzemeler için uygun kılavuz geometrisi ve malzeme kalitesi seçilmelidir.

2. Delik tipi:
Deliğin geçme veya kör delik olması, düz ve helis kılavuz arasındaki seçimde en önemli kriterlerden biridir.

3. Diş ölçüsü:
Metrik, ince diş, UNC, UNF veya farklı standartlara göre uygun kılavuz seçilmelidir.

4. Diş derinliği:
Özellikle kör deliklerde diş derinliği ve deliğin toplam derinliği dikkate alınmalıdır.

5. Kılavuz malzemesi:
HSS, HSS-E ve HSS-E-PM gibi farklı takım malzemeleri, uygulamanın gerektirdiği performansa göre tercih edilebilir.

6. Kaplama:
TiN, TiCN, TiAlN gibi kaplamalar; uygulamaya bağlı olarak aşınma direnci ve takım performansını artırmak amacıyla kullanılabilir.

HSS Makina Kılavuzlarında DIN 371 ve DIN 376 Nedir?

Makina kılavuzlarında DIN 371 ve DIN 376 gibi standartlarla karşılaşmak mümkündür.

Bu standartlar kılavuzun sap ve gövde geometrisi gibi ölçüsel özellikleriyle ilgilidir. Genel olarak DIN 371 daha küçük ölçülerde güçlendirilmiş sap yapısıyla, DIN 376 ise daha büyük ölçülerde ve farklı sap geometrileriyle karşımıza çıkar.

Bu nedenle yalnızca “M10 kılavuz” demek yerine, ihtiyaç duyulan ürünün DIN standardı, diş ölçüsü, malzemesi, kaplaması ve geometrisi birlikte değerlendirilmelidir.

Doğru Kılavuz Seçimi Neden Önemlidir?

Yanlış kılavuz seçimi; diş profilinin bozulmasına, yüzey kalitesinin düşmesine, takım aşınmasına ve özellikle kör deliklerde talaş sıkışmasına neden olabilir.

Doğru kılavuz seçimi ise:

• Daha kaliteli diş profili,
• Daha uzun takım ömrü,
• Daha stabil üretim,
• Daha düşük kırılma riski,
• Daha verimli talaş tahliyesi,
• Daha düşük üretim maliyeti

sağlamaya yardımcı olur.
