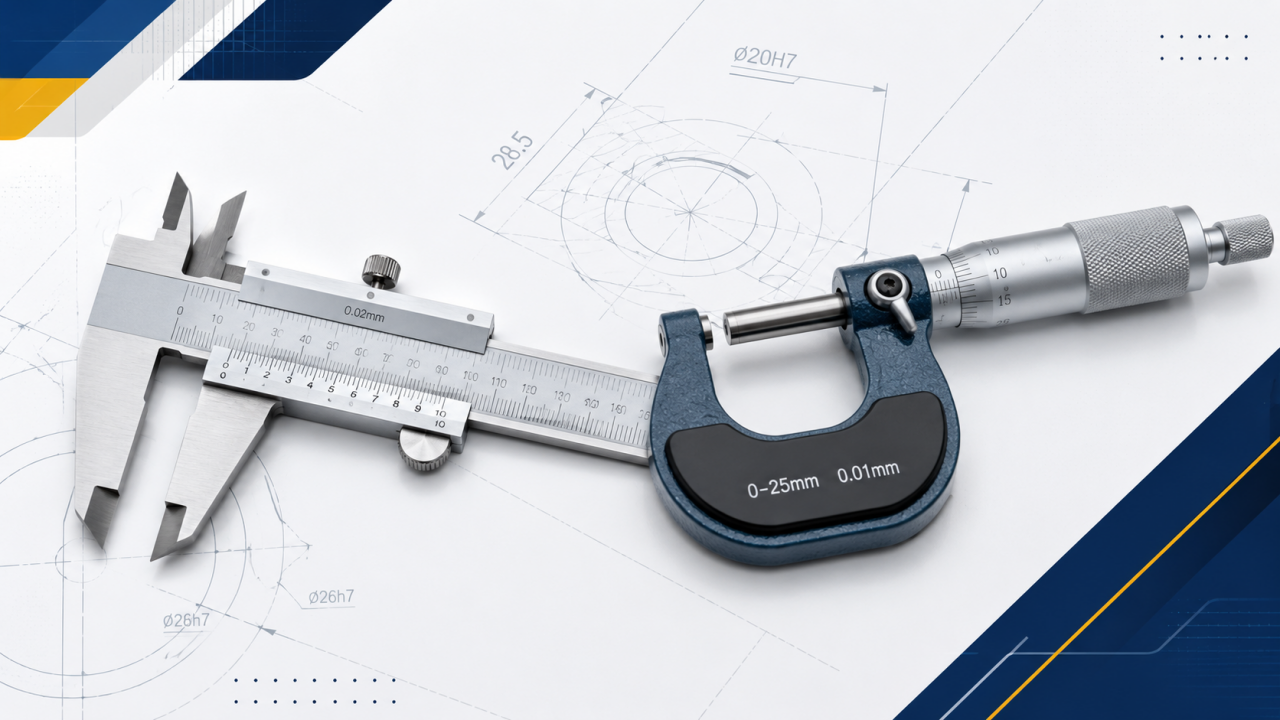

Mekanik Kumpas ve Mekanik Mikrometre Nedir? Kullanım Alanları ve Aralarındaki Farklar

Haksan Kalıp Elemanları | www.haksanshop.com

Makine imalatı, CNC işleme, kalıp üretimi ve bakım uygulamalarında doğru ölçüm yapmak, üretim kalitesinin en önemli aşamalarından biridir. Özellikle hassas toleranslarla çalışan parçalarda kullanılan mekanik kumpas ve mekanik mikrometre, imalat sektörünün en temel ölçüm aletleri arasında yer alır.

Bir parçanın dış çapını, iç çapını, kalınlığını, derinliğini veya hassas ölçüsünü kontrol etmek için doğru ölçü aletinin seçilmesi gerekir. Bu nedenle mekanik kumpas nedir, mekanik mikrometre nedir, kumpas ile mikrometre arasındaki farklar nelerdir ve hangi ölçüm için hangisi tercih edilmelidir? soruları, özellikle CNC ve kalıp sektöründe oldukça önemlidir.

Bu yazımızda mekanik kumpas ve mekanik mikrometreleri detaylı şekilde inceleyerek doğru ölçüm aleti seçimi konusunda kapsamlı bilgiler sunacağız.

Mekanik Kumpas Nedir?

Mekanik kumpas, farklı ölçüm ihtiyaçlarını tek bir ölçü aleti üzerinde karşılayabilen hassas bir ölçüm cihazıdır. Verniyer skalası üzerinden okuma yapılan mekanik kumpaslarda herhangi bir elektronik veya pil sistemine ihtiyaç duyulmaz.

Mekanik kumpaslar genel olarak;

• Dış çap ölçümü,
• İç çap ölçümü,
• Derinlik ölçümü,
• Kademe ölçümü

gibi farklı işlemlerde kullanılabilir.

Özellikle imalat ve bakım atölyelerinde hızlı ölçüm yapılması gereken durumlarda mekanik kumpas oldukça kullanışlıdır.

Mekanik Kumpas Nerelerde Kullanılır?

Mekanik kumpaslar birçok farklı sektörde kullanılmaktadır. Başlıca kullanım alanları şunlardır:

• CNC tezgâhlarında parça kontrolü
• Kalıp imalatı
• Makine imalatı
• Torna ve freze operasyonları
• Bakım ve onarım çalışmaları
• Metal işleme
• Otomotiv sektörü
• Teknik servis ve atölyeler
• Genel ölçüm ve kalite kontrol uygulamaları

Mekanik kumpasın en önemli avantajlarından biri, tek bir aletle farklı ölçüm türlerinin gerçekleştirilebilmesidir.

Mekanik Mikrometre Nedir?

Mekanik mikrometre, özellikle yüksek hassasiyet gerektiren ölçümlerde kullanılan hassas bir ölçüm aletidir.

Mikrometreler, hassas vida mekanizması sayesinde kumpasa göre daha küçük ölçü farklarının kontrol edilmesine olanak sağlar. Özellikle mil, pim, burç ve hassas işlenmiş parçaların çap kontrolünde yaygın olarak kullanılır.

Standart mekanik dış çap mikrometrelerinde ölçüm işlemi; örs, mil, tambur ve hassas vida mekanizmasının birlikte çalışmasıyla gerçekleştirilir.

Mekanik mikrometrelerde yaygın olarak 0,01 mm çözünürlük değerine sahip modeller bulunur. Daha hassas uygulamalarda ise farklı çözünürlük seçenekleri tercih edilebilir.

Mekanik Mikrometre Nerelerde Kullanılır?

Mekanik mikrometreler, özellikle hassas toleransların kontrol edilmesi gereken üretim süreçlerinde tercih edilir.

Başlıca kullanım alanları:

• CNC işlenmiş parçaların kontrolü
• Hassas mil ölçümü
• Pim ve burç kontrolü
• Kalıp parçalarının ölçümü
• Taşlanmış parçaların kontrolü
• Metal işleme
• Kalite kontrol
• Makine imalatı
• Hassas parça üretimi

Örneğin CNC torna tezgâhında işlenen bir milin çapının tolerans içerisinde olup olmadığını kontrol etmek için mekanik mikrometre kullanılabilir.

Mekanik Kumpas ile Mekanik Mikrometre Arasındaki Farklar

Kumpas ve mikrometre aynı amaç doğrultusunda, yani ölçüm yapmak için kullanılsa da çalışma şekilleri ve kullanım alanları birbirinden farklıdır.

Burada dikkat edilmesi gereken en önemli nokta, her kumpasın veya mikrometrenin aynı hassasiyete sahip olmadığıdır. Ölçüm aletinin teknik özellikleri ve üretici tarafından belirtilen doğruluk değerleri mutlaka dikkate alınmalıdır.

Kumpas mı, Mikrometre mi Kullanılmalı?

Doğru ölçüm aletinin seçimi, ölçülecek parçanın toleransına ve ölçümün amacına göre yapılmalıdır.

Eğer hızlı bir şekilde genel ölçüm yapılması gerekiyorsa mekanik kumpas oldukça avantajlıdır.

Örneğin:

Bir parçanın 50 mm civarında olup olmadığını kontrol etmek için kumpas yeterli olabilir.

Ancak parçanın ölçüsünün çok daha hassas bir tolerans içerisinde kontrol edilmesi gerekiyorsa mekanik mikrometre tercih edilmelidir.

Örneğin:

25,00 mm ölçüsündeki bir milin hassas çap kontrolünün yapılması gerektiğinde mikrometre daha uygun bir ölçüm aracıdır.

Kısacası:

Hızlı ve çok amaçlı ölçüm → Mekanik Kumpas

Daha hassas ölçüm → Mekanik Mikrometre

şeklinde genel bir tercih yapılabilir.

Ancak nihai seçim her zaman parçanın toleransına, ölçüm aralığına ve kullanılan ölçüm cihazının teknik özelliklerine göre yapılmalıdır.

Mekanik Kumpas ile Doğru Ölçüm Nasıl Yapılır?

Doğru kumpas ölçümü için öncelikle ölçülecek parçanın ve kumpasın ölçüm yüzeylerinin temiz olması gerekir.

Dış çap ölçümü yapılırken parçanın kumpas çeneleri arasında düzgün şekilde konumlandırılması önemlidir. Kumpasın parçaya eğik tutulması yanlış ölçüm sonucuna neden olabilir.

Doğru ölçüm için:

1. Kumpasın ölçüm yüzeylerini temizleyin.
2. Kumpasın sıfır konumunu kontrol edin.
3. Parçayı uygun çeneler arasına yerleştirin.
4. Kumpası parçaya mümkün olduğunca doğru açıyla konumlandırın.
5. Gereğinden fazla kuvvet uygulamayın.
6. Verniyer skalasından ölçüm değerini okuyun.
7. Gerekirse ölçümü birkaç kez tekrarlayın.

Özellikle hassas ölçümlerde tek bir ölçüm sonucuna göre karar vermek yerine ölçümün tekrarlanabilirliğini kontrol etmek faydalıdır.

Mekanik Mikrometre ile Doğru Ölçüm Nasıl Yapılır?

Mikrometre ile ölçüm yaparken ölçüm yüzeylerinin temiz olması ve parçanın doğru şekilde konumlandırılması büyük önem taşır.

Mikrometrenin parçaya aşırı kuvvet uygulanarak sıkılması ölçüm sonucunu etkileyebilir. Bu nedenle mikrometrenin ratchet mekanizması bulunan modellerinde ölçüm kuvvetinin kontrollü uygulanması tercih edilir.

Doğru mikrometre ölçümü için:

1. Mikrometrenin örs ve mil yüzeylerini temizleyin.
2. Sıfır konumunu kontrol edin.
3. Parçayı örs ile mil arasına yerleştirin.
4. Mikrometreyi parçaya doğru şekilde hizalayın.
5. Ratchet mekanizmasını kontrollü şekilde kullanın.
6. Ölçüm değerini tambur ve kovan üzerindeki skalalardan okuyun.
7. Ölçümü gerektiğinde tekrarlayın.

Ölçüm Yaparken Dikkat Edilmesi Gerekenler

Ölçüm aletinin hassas olması tek başına doğru sonuç alınmasını garanti etmez. Kullanım koşulları da ölçüm sonucunu etkileyebilir.

1. Ölçüm yüzeylerini temiz tutun

Parça üzerinde kalan talaş, yağ, toz veya çapak ölçüm sonucunda hataya neden olabilir.

2. Parçanın sıcaklığına dikkat edin

Özellikle hassas ölçümlerde parçanın sıcaklığı ölçüm sonucunu etkileyebilir. İşleme sırasında ısınan parçaların doğrudan ölçülmesi yerine uygun sıcaklığa gelmesi beklenmelidir.

3. Ölçüm aletini zorlamayın

Kumpas veya mikrometreyi parçaya gereğinden fazla bastırmak doğru ölçüm yapılmasını engelleyebilir.

4. Ölçüm aletini darbelere karşı koruyun

Hassas ölçüm aletleri darbelerden etkilenebilir. Özellikle kumpas ve mikrometrelerin düşürülmemesi ve uygun şekilde muhafaza edilmesi gerekir.

5. Kalibrasyonu ihmal etmeyin

Kalite kontrol süreçlerinde kullanılan ölçüm cihazlarının belirlenen periyotlarda kontrol ve kalibrasyonlarının yapılması ölçüm güvenilirliği açısından önemlidir.

Mekanik Kumpas Alırken Nelere Dikkat Edilmeli?

Mekanik kumpas satın alırken yalnızca fiyat üzerinden karar verilmemelidir.

Aşağıdaki teknik özellikler değerlendirilmelidir:

• Ölçüm aralığı
• Çözünürlük
• Doğruluk
• Verniyer yapısı
• Gövde ve çene kalitesi
• Ölçüm yüzeylerinin hassasiyeti
• Kullanım alanı
• Üretici marka ve kalite standardı

Örneğin 0–150 mm ölçüm aralığına sahip bir kumpas genel atölye uygulamalarında oldukça yaygın bir tercihtir. Daha büyük parçaların ölçülmesi gerektiğinde ise 200 mm, 300 mm veya daha yüksek ölçüm aralıklarına sahip kumpaslar değerlendirilebilir.

Mekanik Mikrometre Alırken Nelere Dikkat Edilmeli?

Mikrometre seçiminde ise ölçüm aralığı ve hassasiyet daha da önem kazanır.

Dikkat edilmesi gereken başlıca özellikler:

• Ölçüm aralığı
• Çözünürlük
• Doğruluk
• Örs ve mil yüzeylerinin kalitesi
• Tambur yapısı
• Ratchet mekanizması
• Gövde rijitliği
• Kullanım amacı
• Kalibrasyon imkânı

Örneğin 0–25 mm aralığında bir dış çap mikrometresi, bu aralıktaki mil ve parçaların hassas ölçümünde kullanılabilir. Daha büyük çaplar için 25–50 mm, 50–75 mm gibi farklı ölçüm aralıklarına sahip mikrometreler tercih edilir.

CNC ve Kalıp İmalatında Ölçüm Neden Önemlidir?

CNC ve kalıp sektöründe parçaların birbirleriyle uyumlu çalışması için ölçülerin belirlenen toleranslar içerisinde olması gerekir.

Örneğin bir kalıp piminde meydana gelen küçük bir ölçü farklılığı bile montaj sırasında problem oluşturabilir. Benzer şekilde CNC ile üretilen bir milin çapındaki ölçü farkı, parçanın yatak veya burç içerisindeki çalışma performansını etkileyebilir.

Bu nedenle üretim sürecinde:

İşleme → Ölçüm → Kontrol → Gerekirse Düzeltme

aşamalarının doğru şekilde uygulanması gerekir.

Mekanik kumpas hızlı kontrol işlemlerinde önemli bir avantaj sağlarken, mekanik mikrometre daha hassas ölçüm gerektiren işlemlerde önemli bir rol üstlenir.

Mekanik Kumpas ve Mikrometre Birbirinin Alternatifi mi?

Her zaman değil.

Kumpas ve mikrometre çoğu zaman birbirini tamamlayan ölçüm aletleridir.

Kumpas; hızlı, pratik ve çok yönlü ölçüm için kullanılırken mikrometre daha hassas ve kontrollü ölçümler için tercih edilir.

Bir imalat veya kalite kontrol atölyesinde her iki ölçüm aletinin de bulunması, farklı ölçüm ihtiyaçlarına cevap verebilmek açısından avantaj sağlar.

Sonuç

Mekanik kumpas ve mekanik mikrometre, imalat, CNC, kalıp, makine ve kalite kontrol sektörlerinde en sık kullanılan hassas ölçüm aletleri arasında yer almaktadır.

Mekanik kumpas; geniş ölçüm aralığı, farklı ölçüm fonksiyonları ve pratik kullanımı sayesinde genel ölçüm işlemleri için ideal bir çözümdür.

Mekanik mikrometre ise özellikle hassas çap ve kalınlık ölçümlerinde tercih edilir. Daha hassas toleransların kontrol edilmesi gereken üretim süreçlerinde önemli bir ölçüm aracıdır.

Doğru ölçüm sonucuna ulaşmak için yalnızca kaliteli bir ölçüm aleti kullanmak yeterli değildir. Doğru ölçüm aletinin seçilmesi, ölçüm yüzeylerinin temiz olması, parçanın uygun sıcaklıkta bulunması, doğru ölçüm tekniğinin uygulanması ve ölçüm cihazının düzenli olarak kontrol edilmesi de büyük önem taşır.
